Drahtseilnetz nach Maß (per m²)

Edelstahlnetz per m² (2,0 mm/50/100 mm) | schutznetze24.de
Edelstahlnetz per m² (2,0 mm/50/100 mm) | schutznetze24.de
Edelstahlnetz per m² (2,0 mm/50/100 mm) | schutznetze24.de
Edelstahlnetz per m² (2,0 mm/50/100 mm) | schutznetze24.de
Edelstahlnetz per m² (2,0 mm/50/100 mm) | schutznetze24.de
Edelstahlnetz per m² (2,0 mm/50/100 mm) | schutznetze24.de
Lieferzeit: 35-40 Arbeitstage
Art.-Nr.: 4820-050/100
Passen Sie Ihr Produkt an
Ausführung(Bitte wählen)
netto *1 116,33 € brutto *2 138,43 €
In den Warenkorb

  •  Details
  •  Technische Daten
  •  Mehr Bilder
  •  Bewertungen

Produktbeschreibung

Hoch belastbares und vielseitig einsetzbares Stahldrahtnetz nach Maß für Industrie, Bau und den öffentlichen Bereich. Geben Sie oben die gewünschten Maße in die entsprechenden Felder ein. Netzfläche und Preis werden automatisch berechnet und angezeigt.



Material

Das verwendete Stahlseil ist aus sieben Litzen gedreht, welche wiederum aus sieben Edelstahldrähten bestehen (Konstruktion 7x7).

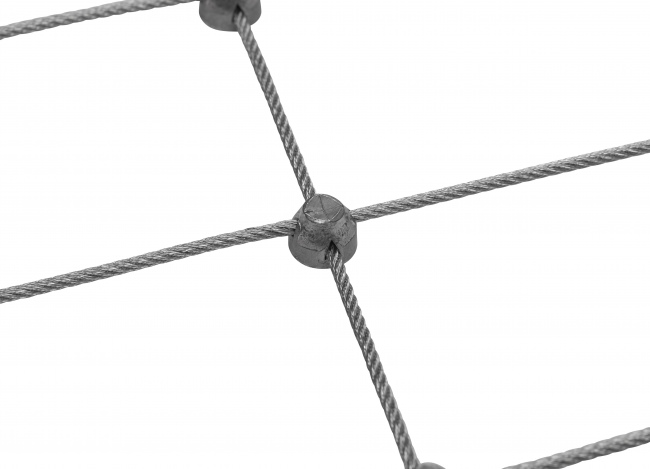

Die Seile werden in senkrechten und parallelen Linien ausgelegt und an den Kreuzungspunkten mittels Kreuzklemmen aus Aluminium fixiert. Die Klemmen werden zu einer dauerhaften Verbindung verpresst. Die abgerundete Form der Klemmen sorgt dabei für eine gute Haptik und minimiert das Verletzungsrisiko.

Das Stahldrahtnetz ist in dieser Form hoch belastungsfähig sowie witterungsbeständig und damit für den Dauereinsatz geeignet. Bei der Auslegung ist zu beachten, dass es sich bei dem Stahldrahtnetzen um einen starren Netzverbund handelt. Im Gegensatz zu einem Kunststoffnetz ist die Energieaufnahme ungleichmäßiger. Neben der Mindestbruchkraft der Seile ist je nach Belastungsfall des Netzes auch die angegebene Verschiebefestigkeit der Kreuzklemmen relevant.



Abmessungen

Die Netzgröße bezeichnet stets das Maß von Innenkante Schlaufe bis Innenkante Schlaufe (bzw. von Anschlagpunkt zu Anschlagpunkt).

Stahldrahtnetze werden im optimalen Fall nur leicht gespannt montiert, die Effektivität eines Aufpralls wird dadurch reduziert. Bei der Standardausführung mit Schlaufen sollte beachtet werden, dass sich die Schlaufen bei einer punktuellen Befestigung unter Belastung verziehen und dadurch in der Länge verändern können. Das Netzmaß sollte in diesem Fall entsprechend verringert werden. Fertigungstoleranzen je nach Ausführung und Art der Befestigung unter Vorbehalt.



Drahtseilnetz Randmasche unbelastet

unbelastete Schlaufe
Drahtseilnetz Randmasche belastet

belastete Schlaufe

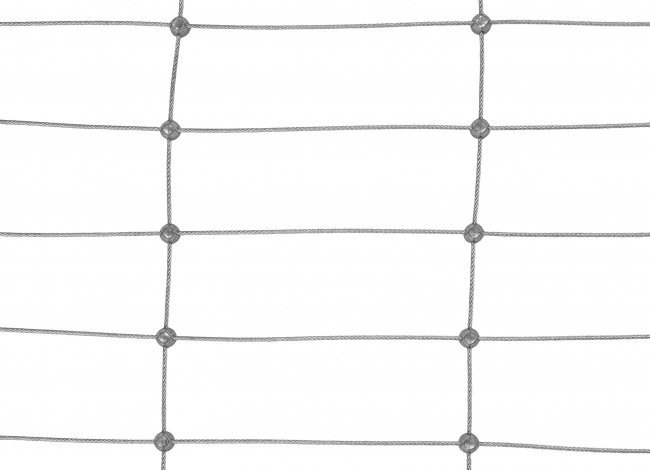

Die angegebene Maschenweite bezeichnet das lichte Maß zwischen den Drahtseilen. Die Größe der Maschen und insbesondere Randmaschen wird so angepasst, dass sie zur bestellten Größe und zur Art der Randausführung passen und kann daher leicht variieren.

Die maximale maschinelle Fertigungsbreite beträgt 500 cm. Breitere Netze können wir Ihnen auf Anfrage anbieten. Die Länge ist dagegen nicht begrenzt. Die Netze können bis zu einem Gewicht von 1.000 kg pro Einzelnetz angefertigt werden werden. Wir empfehlen, Netze ab einem Gewicht von etwa 300 Kilogramm in mehrere Einzelnetze zu trennen.



Randausführung und Maschenverlauf

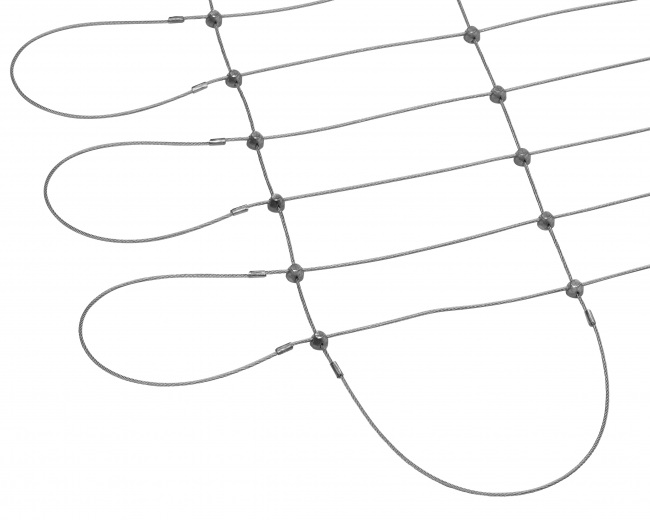

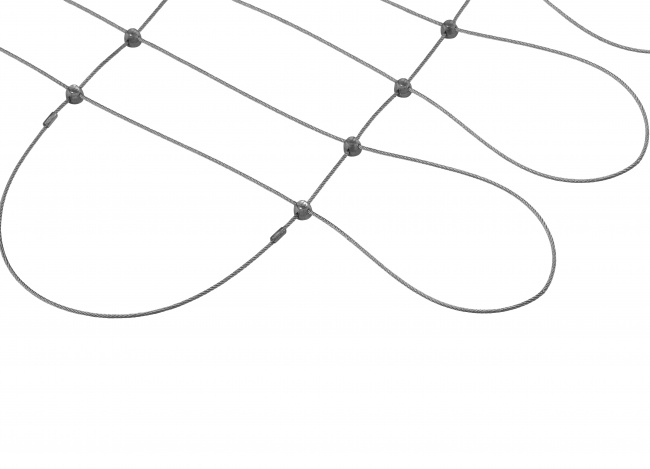

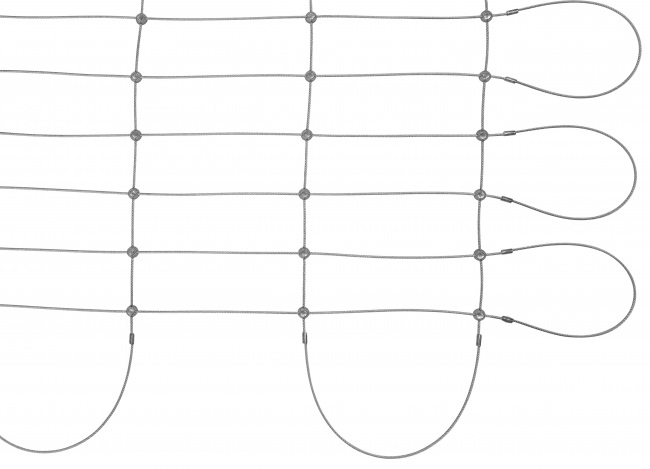

Die Ränder des Stahldrahtnetzes werden standardmäßig als Schlaufen ausgeführt. Durch den mäanderförmigen Verlauf der Seile hat das Netz in diesem Fall an jeder zweiten Masche eine Schlaufe. Der Start- und Endpunkt eines Seiles kann dabei je nach Anzahl der Einzelstränge als Schlaufe verpresst, in der Richtung umgesetzt oder als Kausche ausgeführt werden. Je nach Gesamtgröße und Seitenverhältnis kann das Netz aus einem oder mehreren einzelnen Stahlseilen bestehen.



Maschenverlauf Beispiel 1



Beispiel für geschlossene Segmente in einer Richtung und offener Endpunkte in der anderen Richtung

Maschenverlauf Beispiel 2



Beispiel für ausschließlich geschlossene Segmente

Maschenverlauf Beispiel 3



Beispiel für ausschließlich offene Endpunkte



Maschenverlauf Beispiel 4



Beispiel für ein einteiliges Netz



Maschenverlauf Beispiel 3



Beispiel für zweiseitige Konfektionierung mit optionalen Befestigungsmitteln



Maschenverlauf Beispiel 4



Beispiel für Konfektionierung mit optionalen Befestigungsmitteln ringsum





Bitte geben Sie immer die Rahmenmaße an. Die Maße beziehen sich auf die Entfernung von Anschlagpunkt zu Anschlagpunkt. Im Falle der standardmäßigen Ausführung mit Schlaufen ist die Innenkante der äußeren Schlaufen der Bezugspunkt.



Montage

Bei der Montage dienen die Schlaufen an jeder zweiten Masche als Befestigungspunkt. Sie können beispielsweise direkt in eine Unterkonstruktion mit Haken oder Ösen eingehängt werden. Eine weitere Möglichkeit ist das Durchfädeln und Verschrauben von starren Profilen (Profile oder Rohre aus Stahl- oder Aluminium). Alternativ kann auch ein zusätzliches Stahlseil verwendet werden, welches durch die Randmaschen gefädelt und verspannt wird.

Achtung: Die Drahtseilnetze dürfen bei der Montage nicht eingeklemmt oder verzogen werden. Eingeklemmte oder verzogene Netze haben durch erhöhte Scherkräfte bzw. durch die zusätzliche Spannung im Randbereich eine erheblich geringere Festigkeit.



Drahtseilnetz Montage mit Unterkonstruktion



Befestigung in Rahmenkonstruktion
Drahtseilnetz Montage mit Profilen



Befestigung mit Profilen
Drahtseilnetz Montage mit gespannten Stahlseilen



Befestigung mit gespannten Stahlseilen
Drahtseilnetz Montage mit Stahlseilen



Befestigung mit Stahlseilumwicklung



Optionale Befestigungsmittel

Auf Anfrage können die Seilenden auch am Rand auslaufen und mit Befestigungsmitteln konfektioniert werden. Die Befestigungsmittel werden dann direkt mit den Seilenden des Netzes verpresst oder verschraubt.

Kontaktieren Sie uns bei Interesse für ein entsprechendes Angebot.



Drahtseilnetz Befestigungsmittel Kausche

Kausche

Kausche aus verzinktem Stahl oder Edelstahl, mit Aluminiumklemme verpresst.

Drahtseilnetz Befestigungsmittel Gewinde

Fitting mit Gewinde

Aufsatz aus verzinktem Stahl oder Edelstahl mit offenem Gewinde. Je nach Seilstärke sind verschiedene Durchmesser und Längen möglich.

Drahtseilnetz Befestigungsmittel Innengewinde

Fitting mit Innengewinde

Aufsatz aus verzinktem Stahl oder Edelstahl mit innenliegendem Gewinde. Je nach Seilstärke sind verschiedene Durchmesser und Längen möglich.

Drahtseilnetz Befestigungsmittel Öse

Fitting mit Öse

Aufsatz aus verzinktem Stahl oder Edelstahl mit Öse am Ende.

Drahtseilnetz Befestigungsmittel Gabel

Fitting mit Gabel und Bolzen

Aufsatz aus verzinktem Stahl oder Edelstahl mit Gabel und verschließendem Bolzen. Je nach Seilstärke sind verschiedene Größen verfügbar.

Drahtseilnetz Befestigungsmittel Gabel

Stahlseil

Zusätzliches Stahlseil in passender Stärke zum Verspannen des Drahtseilnetzes.



Technische Daten
Material:Edelstahl 1.4401, Kreuzklemmen aus Aluminium
Materialstärke:Ø 2,0 mm
Maschenweite:50 x 100 mm
Maschenstellung:rechteckig (gerade)
Maschenverbindung:Klemmverbindung mit Kreuzklemmen
Seilkonstruktion:7 x 7
Randausführung:Schlaufen
Höchstzugkraft:Mindestbruchkraft Seil: 2,5 kN entspricht einer Gewichtskraft einer Masse von 254 kg
Verschiebefestigkeit der Kreuzklemmen:1,7 kN entspricht einer Gewichtskraft einer Masse von 173 kg
Dauergebrauchstemperatur:-40 bis +150 °C
Witterungsbeständigkeit:sehr gut
Elektrische Eigenschaften:elektrisch leitfähig
Zolltarifnummer:73129000
Flächengewicht:650 g/m²

Produktdatenblatt herunterladen (PDF)



Ihre Zufriedenheit und Sicherheit sind uns sehr wichtig. Regelmäßige Qualitätsprüfungen garantieren den hohen Standard unserer Produkte. Unsere Netze und Gewebe sind für höchste Ansprüche ausgelegt und zeichnen sich durch eine besondere Langlebigkeit aus.



Sie wissen nicht, welche Netzstärke die richtige ist oder haben eine andere Frage? Vertrauen Sie auf unsere langjährige Erfahrung und kontaktieren Sie uns!



Produktdatenblatt herunterladen (PDF)



Technische Daten
Material:Edelstahl 1.4401, Kreuzklemmen aus Aluminium
Materialstärke:Ø 2,0 mm
Maschenweite:50 x 100 mm
Maschenstellung:rechteckig (gerade)
Maschenverbindung:Klemmverbindung mit Kreuzklemmen
Seilkonstruktion:7 x 7
Randausführung:Schlaufen
Höchstzugkraft:Mindestbruchkraft Seil: 2,5 kN entspricht einer Gewichtskraft einer Masse von 254 kg
Verschiebefestigkeit der Kreuzklemmen:1,7 kN entspricht einer Gewichtskraft einer Masse von 173 kg
Dauergebrauchstemperatur:-40 bis +150 °C
Witterungsbeständigkeit:sehr gut
Elektrische Eigenschaften:elektrisch leitfähig
Zolltarifnummer:73129000
Flächengewicht:650 g/m²
